DM-M2明渠流量計
DM-M2明渠流量計與量水堰槽配用，主要用來測量具有自由流條件的渠道內的污水流量。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水流量，可以比其它形式的儀表，具有更高的可靠性。本儀表有小時、日、月、年流量及斷電信息的數據存儲功能。可以通過儀表上的按鍵查看。本儀表適用于環保部門監測企事業單位的污水排放，適用于污水處理廠測流量。
【基本技術參數】
功能
分體型
測量范圍
0.1升/秒～99999.99米
/小時累計流量
最大為：4290000000.00立方米
液位最大量程
3米
液位測量精度
0.5%
分辨率
3mm或0.1%（取大者）
顯示
中文液晶顯示
流量測量精度
標準堰槽是1～5%（符合國標要求的堰槽和渠道）
非標堰槽是10～30%。模擬輸出
4線制4～20mA/750Ω負載
繼電器輸出
(選配項)2組AC 220V/ 8A或DC 24V/ 5A，
供電
標配24VDC 100mA；可以選配 220V AC+15% 50Hz。
供電
(選配項)12VDC、電池供電、太陽能供電
工作環境溫度
顯示儀表-20～+60℃，探頭-20～+80℃
工作環境壓力
標準大氣壓
工作環境濕度
≤90%RH，非凝結
過程溫度
-20～80℃；
過程壓力
標準大氣壓
通 信
可選485，232通信，MODBUS協議
防護等級
顯示儀表IP67，探頭IP68
顯示儀表IP65，探頭IP68
探頭電纜
無
標配10米，最大為100米
探頭安裝尺寸
M48×2mm螺紋+配套螺母
探頭材質
標配是ABS的，在有腐蝕性環境中要使用聚四氟乙烯材質。
產品功耗
分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA.
具體功率如下：
無繼電器是24×100mA=2.4W；
1路繼電器是24×120mA=2.9W；2路繼電器是24×145mA=3.5W；
3路繼電器是24×170mA=4.1W；2路繼電器是24×190mA=4.6W；

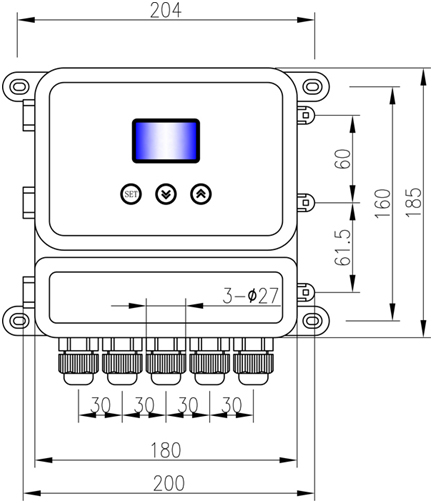

【儀表尺寸】
分體式超聲波明渠流量計的儀表顯示部分應安裝在室內。室內要通風良好，無腐蝕性氣體。儀表為壁掛安裝。如室內條件不好或必須掛在室外，應裝在儀表防護箱內，避免日曬雨淋。

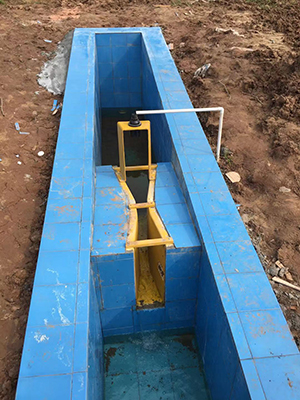

【巴歇爾槽尺寸表】類別
序號
喉道段
收縮段
擴散段
墻高
b
L
N
B1
L1
La
B2
L2
K
D
小型
1
0.025
0.076
0.029
0.167
0.356
0.237
0.093
0.203
0.019
0.23
2
0.051
0.114
0.043
0.214
0.406
0.271
0.135
0.254
0.022
0.26
3
0.076
0.152
0.057
0.259
0.457
0.305
0.178
0.305
0.025
0.46
4
0.152
0.305
0.114
0.400
0.610
0.407
0.394
0.610
0.076
0.61
5
0.228
0.305
0.114
0.575
0.864
0.576
0.381
0.457
0.076
0.77
標準型
6
0.25
0.60
0.23
0.78
1.325
0.883
0.55
0.92
0.08
0.80
7
0.30
0.60
0.23
0.84
1.350
0.902
0.60
0.92
0.08
0.95
8
0.45
0.60
0.23
1.02
1.425
0.948
0.75
0.92
0.08
0.95
9
0.60
0.60
0.23
1.20
1.500
1.0
0.90
0.92
0.08
0.95
10
0.75
0.60
0.23
1.38
1.575
1.053
1.05
0.92
0.08
0.95
11
0.90
0.60
0.23
1.56
1.650
1.099
1.20
0.92
0.08
0.95
12
1.00
0.60
0.23
1.68
1.705
1.139
1.30
0.92
0.08
1.0
13
1.20
0.60
0.23
1.92
1.800
1.203
1.50
0.92
0.08
1.0
14
1.50
0.60
0.23
2.28
1.95
1.303
1.80
0.92
0.08
1.0
15
1.80
0.60
0.23
2.64
2.10
1.399
2.10
0.92
0.08
1.0
16
2.10
0.60
0.23
3.00
2.25
1.504
2.40
0.92
0.08
1.0
17
2.40
0.60
0.23
3.36
2.40
1.604
2.70
0.92
0.08
1.0
大型
18
3.05
0.91
0.343
4.76
4.27
1.794
3.68
1.83
0.152
1.22
19
3.66
0.91
0.343
5.61
4.88
1.991
4.47
2.44
0.152
1.52
20
4.57
1.22
0.457
7.62
7.62
2.295
5.59
3.05
0.229
1.83
21
6.10
1.83
0.686
9.14
7.62
2.785
7.32
3.66
0.305
2.13
22
7.62
1.83
0.686
10.67
7.62
3.383
8.94
3.96
0.305
2.13
23
9.14
1.83
0.686
12.31
7.93
3.785
10.57
4.27
0.305
2.13
24
12.19
1.83
0.686
15.48
8.23
4.785
13.82
4.88
0.305
2.13
25
15.24
1.83
0.686
18.53
8.23
5.776
17.27
6.10
0.305
2.13
【巴歇爾槽水位-流量公式】類別
序號
喉道寬度
b(米)流量公式
Q=Chan
(L/S)水位范圍
h(米)流量范圍
Q(L/S)臨界淹沒度%
最小
最大
最小
最大
小型
1
0.025
60.4ha1.55
0.015
0.21
0.09
5.4
0.5
2
0.051
120.7ha1.55
0.015
0.24
0.18
13.2
0.5
3
0.076
177.1ha1.55
0.03
0.33
0.77
32.1
0.5
4
0.152
381.2ha1.54
0.03
0.45
1.50
111.0
0.6
5
0.228
535.4ha1.53
0.03
0.60
2.5
251
0.6
標準型
6
0.25
561ha1.513
0.03
0.60
3.0
250
0.6
7
0.30
679ha1.521
0.03
0.75
3.5
400
0.6
8
0.45
1038ha1.537
0.03
0.75
4.5
630
0.6
9
0.60
1403ha1.548
0.05
0.75
12.5
850
0.6
10
0.75
1772ha1.557
0.06
0.75
25.0
1100
0.6
11
0.90
2147ha1.565
0.06
0.75
30.0
1250
0.6
12
1.00
2397ha1.569
0.06
0.80
30.0
1500
0.7
13
1.20
2904ha1.577
0.06
0.80
35.0
2000
0.7
14
1.50
3668ha1.586
0.06
0.80
45.0
2500
0.7
1
1.80
4440ha1.593
0.08
0.80
80.0
3000
0.7
16
2.10
5222ha1.599
0.08
0.80
95.0
3600
0.7
17
2.40
6004ha1.605
0.08
0.80
100.0
4000
0.7
大型
18
3.05
7463ha1.6
0.09
1.07
160.0
8280
0.8
19
3.66
8859ha1.6
0.09
1.37
190.0
14680
0.8
20
4.57
10960ha1.6
0.09
1.67
230.0
25040
0.8
21
6.10
14450ha1.6
0.09
1.83
310.0
37970
0.8
22
7.62
17940ha1.6
0.09
1.83
380.0
47160
0.8
23
9.14
21440ha1.6
0.09
1.83
460.0
56330
0.8
24
12.19
28430ha1.6
0.09
1.83
600.0
74700
0.8
25
15.24
35410ha1.6
0.09
1.83
750.0
93040
0.8
